מדי לחץ וטמפרטורה לתעשייה
מגוון פתרונות למדידת לחץ וטמפרטורה במערכות תעשייתיות, מתקני ייצור, קווי צנרת ומערכות תהליך. הקטגוריה כוללת מדי לחץ ביחידות BAR, PSI ומיליבר, מדי לחץ יבשים או במילוי גליצרין, דגמים במבנה מתכת או נירוסטה ובחיבור תחתון או אחורי.
בנוסף ניתן למצוא מדי טמפרטורה תעשייתיים ישרים וזוויתיים, מדי טמפרטורה בימטליים בחיבור תחתון, אחורי או מתכוונן, מתמרי לחץ ומדי לחץ המשולבים עם מפרידי דיאפרגמה.
התאמת מכשיר המדידה נעשית לפי תחום המדידה, יחידות המידה, סוג ומיקום החיבור, חומרי המבנה ותנאי העבודה במערכת. צוות אלפקום מסייע בבחירת פתרון המדידה המתאים ליישום ולדרישות התהליך.
פתרונות למדידת לחץ וטמפרטורה בתעשייה
מדידה אמינה של לחץ וטמפרטורה מאפשרת לעקוב אחר תנאי העבודה במערכת, לזהות שינויים בתהליך ולבחון את פעילות הציוד. באלפא קום ניתן למצוא מגוון מכשירי מדידה למערכות תעשייתיות, קווי צנרת, מערכות קיטור, מים, אוויר ותהליכי ייצור.
המבחר כולל מדי לחץ, מדי טמפרטורה תעשייתיים, מדי טמפרטורה בימטליים, מתמרי לחץ ומדי לחץ המשולבים עם מפרידי דיאפרגמה. התאמת המכשיר נעשית בהתאם ליישום, לתחום המדידה, לחומר הזורם ולתנאי העבודה במערכת.

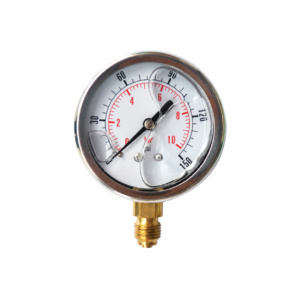

מדי לחץ תעשייתיים
מדי הלחץ מיועדים להצגה מקומית וברורה של הלחץ במערכת. ניתן לבחור מדי לחץ ביחידות BAR, PSI או מיליבר ובמגוון תחומי מדידה, בהתאם ללחץ העבודה ולרמת הדיוק הנדרשת.
המבחר כולל מדי לחץ במבנה מתכת או נירוסטה, עם חיבור תחתון או אחורי. בחירת מיקום החיבור תלויה באופן התקנת המכשיר ובכיוון שממנו נדרשת קריאת הנתונים.
מדי לחץ יבשים ומדי לחץ במילוי גליצרין
מד לחץ יבש מתאים ליישומים שבהם תנאי העבודה יציבים יחסית ואין רעידות או פעימות לחץ משמעותיות.
מד לחץ במילוי גליצרין עשוי להתאים למערכות שבהן קיימות רעידות או תנודות לחץ. הנוזל מסייע בריסון תנועת המחוג ובייצוב הקריאה. הבחירה בין מד לחץ יבש למד לחץ עם גליצרין צריכה להתבצע לפי תנאי המערכת, טמפרטורת העבודה והתאמת חומרי המכשיר ליישום.
מדי לחץ למדידת לחצים נמוכים
למדידת לחצים נמוכים ניתן לבחור מדי לחץ בעלי סקאלה במיליבר. בבחירת מד ללחץ נמוך חשוב להגדיר במדויק את תחום המדידה ואת תנאי העבודה, כדי לקבל קריאה שימושית וברורה.
מדי לחץ עם מפרידי דיאפרגמה
מפריד דיאפרגמה יוצר הפרדה בין מכשיר המדידה לבין החומר הנמצא בתהליך. פתרון זה עשוי להתאים כאשר החומר הנמדד אינו רצוי במנגנון של מד הלחץ או כאשר תנאי התהליך מחייבים הפרדה מתאימה.
בחירת מפריד הדיאפרגמה נעשית לפי סוג החומר בתהליך, חומרי המבנה, טווח הלחץ, הטמפרטורה וסוג החיבור. יש להתאים את מד הלחץ והמפריד כמערכת מדידה אחת.
מתמרי לחץ
מתמר לחץ ממיר את הלחץ הנמדד לאות חשמלי שניתן להעביר למערכת בקרה, לבקר תהליך או למערכת ניטור. הוא מתאים ליישומים שבהם נדרשת קריאה מרחוק, תיעוד נתונים או שילוב מדידת הלחץ בתהליך אוטומטי.
בעת בחירת מתמר לחץ יש לבדוק את תחום המדידה, אות היציאה, מתח ההזנה, סוג החיבור לתהליך, החיבור החשמלי וחומרי החלקים הבאים במגע עם הזורם.

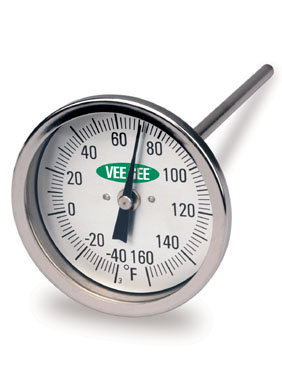

מדי טמפרטורה תעשייתיים
מדי טמפרטורה תעשייתיים מאפשרים קריאה מקומית של טמפרטורת התהליך. באלפא קום ניתן למצוא דגמים ישרים וזוויתיים, המאפשרים להתאים את כיוון התצוגה למיקום ההתקנה ולנוחות הקריאה.
בחירת מד הטמפרטורה נעשית לפי טווח הטמפרטורות, אורך וקוטר הגשש, עומק החדירה לתהליך, סוג החיבור ומיקום ההתקנה.
מדי טמפרטורה בימטליים
מדי טמפרטורה בימטליים פועלים באמצעות אלמנט מכני המגיב לשינוי בטמפרטורה ומניע את המחוג. קיימים דגמים עם יציאה אחורית, יציאה תחתונה או מבנה מתכוונן, המאפשר להתאים את זווית התצוגה לתנאי ההתקנה.
ביישומים מסוימים ניתן להתקין את מד הטמפרטורה בתוך תרמיל הגנה מתאים. התרמיל מאפשר להפריד בין הגשש לבין התהליך ולבחון או להחליף את המכשיר בהתאם למבנה המערכת.
כיצד בוחרים מד לחץ או מד טמפרטורה?
לפני הבחירה מומלץ להגדיר:
• מהו המשתנה הנמדד – לחץ או טמפרטורה
• תחום המדידה ויחידות המידה הנדרשות
• סוג החומר הזורם במערכת
• לחץ וטמפרטורת העבודה
• סוג, מידת ומיקום החיבור
• חומרי המבנה והחלקים הבאים במגע עם התהליך
• מיקום ההתקנה וכיוון התצוגה
• קיום רעידות, פעימות לחץ או תנאי עבודה משתנים
• הצורך בתצוגה מקומית או בהעברת אות למערכת בקרה
התאמה נכונה של מכשיר המדידה לתנאי העבודה מסייעת לקבלת קריאה ברורה ולפעולה אמינה לאורך זמן.
שאלות נפוצות
מה ההבדל בין מד לחץ יבש למד לחץ עם גליצרין?
מד לחץ יבש אינו מכיל נוזל מילוי ומתאים בדרך כלל לתנאי עבודה יציבים. מילוי גליצרין מסייע לרסן את תנועת המחוג במערכות שבהן קיימות רעידות או תנודות לחץ.
האם ניתן לקבל מד לחץ בחיבור אחורי או תחתון?
כן. קיימים מדי לחץ עם חיבור תחתון או אחורי. הבחירה תלויה במבנה המערכת, באופן ההתקנה ובכיוון שממנו נדרשת הקריאה.
באילו יחידות ניתן לקבל מדי לחץ?
ניתן למצוא מדי לחץ ביחידות BAR, PSI ומיליבר. יש לבחור את יחידת המידה ואת תחום הסקאלה בהתאם לדרישות המערכת.
מתי משתמשים במפריד דיאפרגמה?
מפריד דיאפרגמה משמש כאשר נדרשת הפרדה בין מכשיר המדידה לבין החומר בתהליך. יש להתאים את חומרי המפריד, החיבור ומערכת המילוי לתנאי היישום.
מה ההבדל בין מד לחץ למתמר לחץ?
מד לחץ מציג את הקריאה באופן מקומי באמצעות מחוג או תצוגה. מתמר לחץ מעביר אות חשמלי למערכת בקרה או ניטור. במערכות מסוימות ניתן להשתמש בשני הפתרונות במקביל.
אילו פרטים נדרשים לבחירת מד טמפרטורה?
יש להגדיר את טווח הטמפרטורות, אורך וקוטר הגשש, עומק החדירה, סוג החיבור, כיוון ההתקנה ותנאי התהליך.
התאמת מכשירי מדידה ליישום
צוות אלפא קום מסייע בבחירת מדי לחץ, מדי טמפרטורה, מתמרי לחץ ומפרידי דיאפרגמה בהתאם לנתוני התהליך ולמבנה המערכת. לקבלת סיוע בהתאמה ובהצעת מחיר, ניתן להעביר אלינו את תחום המדידה, סוג החומר, תנאי העבודה ופרטי החיבור הנדרשים.
