מלכודות קיטור מצוף טרמוסטטיות

מלכודות מצוף טרמוסטטיות לניקוז מי עיבוי

מלכודת קיטור מצוף טרמוסטטית משלבת מנגנון מכני המבוסס על מצוף עם אלמנט טרמוסטטי לשחרור אוויר. שילוב זה מאפשר לנקז מי עיבוי בהתאם לכמות המצטברת במלכודת, ובמקביל לסייע בפינוי אוויר וגזים בלתי מתעבים הנמצאים במערכת.

מלכודות אלה מתאימות במיוחד לציוד שבו קצב היווצרות מי העיבוי משתנה במהלך העבודה ונדרש ניקוז רציף. הן משמשות בין היתר במחליפי חום, סוללות חימום, מכלים עם מעטפת קיטור, מייבשים ובציוד תהליכי נוסף.

כיצד פועלת מלכודת קיטור מצוף טרמוסטטית?

מי העיבוי הנכנסים למלכודת מעלים את המצוף. תנועת המצוף מפעילה את מנגנון השסתום ופותחת את מעבר הניקוז. ככל שמפלס מי העיבוי יורד, המצוף יורד ומקטין או סוגר את פתח היציאה.

פעולה זו מאפשרת ניקוז מווסת בהתאם לעומס בפועל, במקום להמתין למחזור פתיחה וסגירה המבוסס רק על זמן או טמפרטורה.

האלמנט הטרמוסטטי משמש לשחרור אוויר וגזים בלתי מתעבים. בזמן התנעת המערכת, כאשר המלכודת והאוויר שבתוכה עדיין קרים יחסית, האלמנט מאפשר את יציאת האוויר. כאשר טמפרטורת המערכת עולה ומתקרבת לתנאי הקיטור, האלמנט מגיב וסוגר את מעבר האוויר.

יתרונות מלכודת מצוף במערכות קיטור

ניקוז רציף בהתאם לעומס

מנגנון המצוף מגיב למפלס מי העיבוי בתוך המלכודת. לכן הוא מתאים ליישומים שבהם נדרשת תגובה לשינויים בעומס ולניקוז שוטף של מי העיבוי.

שחרור אוויר בעת התנעה

אוויר וגזים בלתי מתעבים עלולים להפריע למעבר החום ולהאריך את זמן החימום. משחרר האוויר הטרמוסטטי המובנה מסייע בפינוי האוויר בעת הפעלת המערכת ובמהלך העבודה, בהתאם לתנאים במלכודת.

התאמה לציוד מחליף חום

מלכודות מצוף טרמוסטטיות נפוצות בציוד שבו יש חשיבות לשמירה על שטח מעבר חום פנוי מהצטברות מי עיבוי. עם זאת, בחירת המלכודת חייבת להתבסס על תנאי ההפעלה והקיבולת הנדרשת ולא רק על קוטר הצינור.

פעולה גם בעומסים משתנים

כאשר עומס החימום משתנה, משתנה גם קצב היווצרות מי העיבוי. מנגנון המצוף מאפשר לפתח היציאה להשתנות בהתאם למפלס בתוך המלכודת, בכפוף לטווח העבודה ולקיבולת של הדגם שנבחר.

יישומים נפוצים

מלכודות קיטור מצוף טרמוסטטיות עשויות להתאים ליישומים כגון:

• מחליפי חום.
• סוללות חימום בקיטור.
• מכלים עם מעטפת קיטור.
• מייבשים וציוד כביסה תעשייתי.
• ציוד תהליכי המחומם בקיטור.
• מערכות שבהן עומס מי העיבוי משתנה במהלך העבודה.
• נקודות שבהן נדרש שחרור יעיל של אוויר בזמן התנעה.

ההתאמה הסופית תלויה בלחץ הקיטור, בלחץ בצד היציאה, בעומס מי העיבוי, בטמפרטורה, בחומרי המבנה, בסוג החיבור ובתנאי ההתקנה.

כיצד בוחרים מלכודת קיטור מצוף?

עומס מי העיבוי

הבחירה צריכה להתבסס על כמות מי העיבוי המרבית הצפויה ולא רק על העומס הממוצע. יש להביא בחשבון גם את עומס ההתנעה, שעלול להיות שונה מעומס העבודה הרגיל.

הפרש הלחצים הזמין

קיבולת הניקוז נקבעת לפי הפרש הלחצים על פני המלכודת: הלחץ בכניסה פחות הלחץ הקיים ביציאה או בקו החזרת מי העיבוי. לכן לחץ הקיטור לבדו אינו מספיק לצורך בחירת דגם.

כאשר לחץ היציאה גבוה או משתנה, יש לבדוק את תנאי המערכת בפועל. במחליפי חום מבוקרים עלול להיווצר מצב שבו הפרש הלחצים אינו מספיק לניקוז טבעי. במצב כזה מלכודת גדולה יותר אינה בהכרח הפתרון, וייתכן שיידרש פתרון שאיבה מתאים.

קיבולת ולא רק קוטר

קוטר החיבור של המלכודת אינו מעיד לבדו על יכולת הניקוז שלה. יש לבחור את הדגם ואת מנגנון השסתום לפי טבלאות או עקומות הקיבולת של היצרן ובהתאם להפרש הלחצים ולעומס מי העיבוי.

חומר המבנה וסוג החיבור

סדרות שונות זמינות בחומרי מבנה ובסוגי חיבור שונים. הבחירה צריכה להתאים ללחץ, לטמפרטורה, לסביבת ההתקנה, לדרישות המפעל ולמפרט הצנרת. הנתונים המחייבים מופיעים בדף הטכני של כל דגם.

כיוון ומיקום ההתקנה

יש להתקין את המלכודת בכיוון הזרימה המסומן ועל פי תנוחת ההתקנה המאושרת לדגם. מנגנון המצוף צריך לפעול במישור המתוכנן על ידי היצרן. יש להשאיר גישה נוחה לבדיקה, לתחזוקה ולפירוק המכסה או המנגנון.

סדרות מלכודות מצוף של VALSTEAM ADCA

ALFACOM מציעה מגוון מלכודות מצוף טרמוסטטיות מסדרות FLT של VALSTEAM ADCA. הסדרות נבדלות זו מזו בחומר המבנה, בקטרים, בסוגי החיבור, בקיבולת ובתחום העבודה.

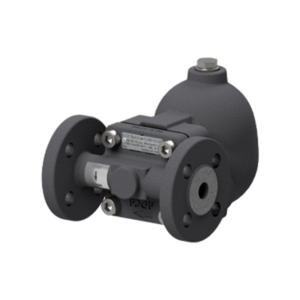

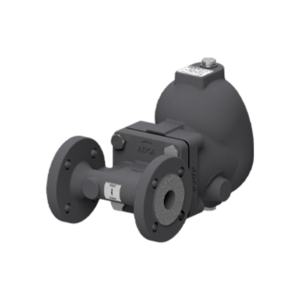

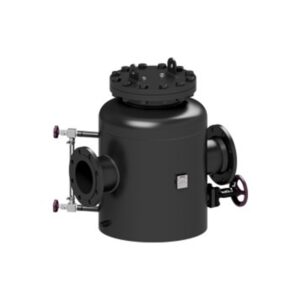

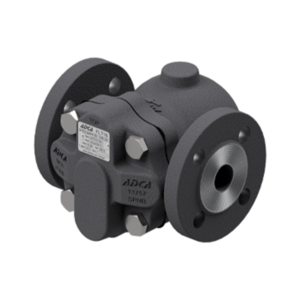

בין המוצרים המופיעים בקטגוריה ניתן למצוא את סדרות FLT16,‏ FLT35,‏ FLT49TW ו־FLT151, לצד דגמים נוספים לקטרים, לקיבולות ולחומרי מבנה שונים. יש לעיין בעמוד המוצר ובדף הנתונים הרשמי המתאים לפני בחירת הדגם.

למידע נוסף ניתן לעבור לעמודי מלכודת הקיטור ADCA FLT16,‏ מלכודת הקיטור ADCA FLT35,‏ מלכודת הקיטור ADCA FLT49TW ו־מלכודת הקיטור ADCA FLT151, או לחזור למדריך הכללי על סוגי מלכודות קיטור.

לרשימת הדגמים ולמסמכים המעודכנים ניתן לעיין גם בקטלוג מלכודות הקיטור הרשמי של VALSTEAM ADCA (באנגלית).

מידע נדרש להתאמת מלכודת קיטור

כדי לבחור מלכודת מתאימה מומלץ להעביר ל־ALFACOM את הנתונים הבאים:

• סוג הציוד או התהליך.
• לחץ הקיטור בכניסה.
• לחץ קו החזרת מי העיבוי.
• עומס מי העיבוי בעבודה ובהתנעה, אם ידוע.
• טמפרטורת העבודה.
• קוטר וסוג החיבור.
• חומר המבנה הנדרש.
• תנוחת ההתקנה ומגבלות המקום.
• האם קיימת הגבהה בצנרת לאחר המלכודת.
• דרישות מיוחדות של המפעל או היישום.

שאלות נפוצות

מה ההבדל בין מלכודת מצוף למלכודת תרמודינמית?

מלכודת מצוף מגיבה למפלס מי העיבוי ומאפשרת ניקוז מווסת בהתאם לעומס. מלכודת תרמודינמית פועלת על בסיס התנהגותם הדינמית השונה של קיטור ומי עיבוי. הבחירה ביניהן תלויה ביישום, בעומס, בתנאי הלחץ, באופן ההתקנה ובדרישות התהליך.

האם מלכודת מצוף מתאימה למחליף חום?

במקרים רבים זו בחירה מתאימה משום שהיא מאפשרת ניקוז בהתאם לעומס ומשחררת אוויר באמצעות אלמנט טרמוסטטי. עם זאת, נדרש לבדוק את קיבולת הניקוז ואת הפרש הלחצים לאורך כל תחום העבודה של מחליף החום.

האם בוחרים מלכודת לפי קוטר צינור הקיטור?

לא. קוטר החיבור הוא רק אחד מנתוני הבחירה. הגורמים המרכזיים הם עומס מי העיבוי, הפרש הלחצים הזמין, לחץ היציאה, חומר המבנה ותנאי ההתקנה.

מה תפקידו של משחרר האוויר הטרמוסטטי?

משחרר האוויר מסייע בפינוי אוויר וגזים בלתי מתעבים, בעיקר בזמן התנעת המערכת. עם עליית הטמפרטורה הוא מגיב לתנאים במלכודת וסוגר את מעבר האוויר.

האם מלכודת מצוף יכולה לפתור בעיית ניקוז ממחליף חום מבוקר?

לא בכל מצב. כאשר לחץ הקיטור במחליף יורד מתחת ללחץ בקו החזרת מי העיבוי, לא קיים הפרש לחץ מספיק לניקוז רגיל. במצב כזה יש לבחון את תכנון מערכת החזרת מי העיבוי ולעיתים גם פתרון שאיבה.

אילו נתונים נדרשים לקבלת הצעת מחיר?

נדרשים לפחות סוג היישום, לחץ הקיטור, לחץ היציאה, עומס מי העיבוי, קוטר וסוג החיבור וחומר המבנה המבוקש. ככל שהמידע מלא יותר, ניתן לבחור בצורה מדויקת יותר את הסדרה והדגם.

התאמת מלכודת קיטור ליישום

בחירה נכונה של מלכודת מצוף דורשת בדיקה של תנאי המערכת ושל נתוני הקיבולת של הדגם. צוות ALFACOM מסייע בהתאמת מלכודות קיטור וציוד משלים למערכות קיטור ומי עיבוי.

לצורך בדיקה והצעת מחיר, שלחו את נתוני היישום דרך עמוד יצירת קשר.
