ברזים כדוריים משמשים לניתוק או לניתוב זרימה במערכות צנרת ותהליך. הבחירה מתחילה בסוג הפעולה הנדרש ובתנאי המערכת, ולא רק בקוטר הברז. בפרק זה מוצגים דגמי ALFAMATIC במבנים ובחיבורים שונים; דגמי MARS מרוכזים בפרק נפרד.
איך בוחרים ברז כדורי?
יש להגדיר את סוג הזורם, לחץ וטמפרטורת העבודה, הקוטר וסוג החיבור, חומרי הגוף והאטימה ואופן ההפעלה. לאחר מכן יש לבדוק את המפרט והשרטוט של הדגם המסוים. דירוג הלחץ המופיע בשם המוצר אינו תחליף לבדיקת התאמה לטמפרטורת העבודה ולזורם.
מבנה, חיבור והפעלה

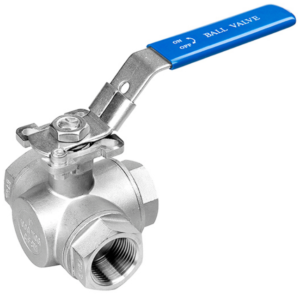

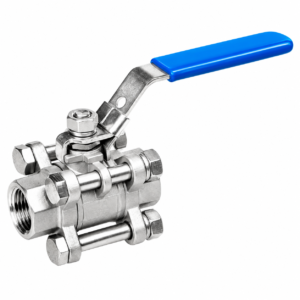

מספר חלקי הגוף, סוג החיבור ומספר דרכי הזרימה הם מאפיינים נפרדים. לדוגמה, ברז שלושה חלקים יכול להיות בעל חיבור הברגה או ריתוך שקע SW, ואילו ברז תלת־דרכי נבחר לפי נתיבי הזרימה הדרושים. פלטת חיבור למפעיל אינה קובעת לבדה את התאמת המפעיל: יש לבדוק גם מומנט, ממשק מכני ותנאי הפעלה.
נתונים לקבלת הצעת מחיר
שלחו ל־ALFACOM קוטר, כמות, זורם, לחץ וטמפרטורה, חיבור נדרש והפעלה ידנית או ממונעת. כאשר מחליפים ברז קיים, מומלץ לצרף צילום של הברז והסימון שעליו וכן מידות התקנה.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
כיצד בוחרים ברז כדורי?
תחילה יש להגדיר מה הברז נדרש לעשות: ניתוק קו, ניתוב בין קווים או פעולה אחרת המוגדרת בתהליך. לאחר מכן בודקים את סוג הזורם וריכוזו, לחץ וטמפרטורת העבודה, הקוטר, סוג החיבור, חומר הגוף, חומרי המושב והאטמים ותדירות ההפעלה.
מבנה הברז והחיבור

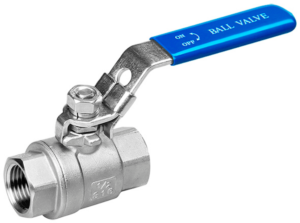

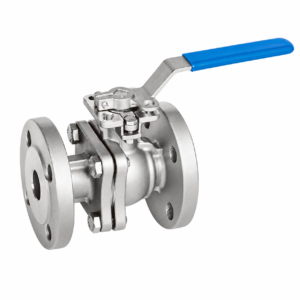

ברזים כדוריים קיימים במבני גוף ובחיבורים שונים. ברז דו־חלקי או תלת־חלקי, חיבור מוברג, מאוגן או לריתוך, ומעבר מלא או מוקטן הם מאפיינים שיש לבדוק מול דרישות ההתקנה ונתוני הדגם. כאשר נדרש ניתוב בין כמה קווים, יש לבדוק גם את מספר הדרכים ואת תבנית הזרימה בכל מצב הפעלה.
הפעלה ידנית או ממונעת
כאשר נדרשת הפעלה מרחוק או כחלק ממערכת בקרה, יש לבחור ברז המתאים לחיבור מפעיל ולבדוק את מומנט ההפעלה, סוג המפעיל, מצב הכשל ואביזרי הפיקוד. פלטת חיבור למפעיל היא רק אחד מנתוני ההתאמה; את המכלול יש לבדוק כיחידה.
התאמה לחומר וליישום

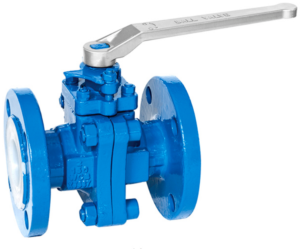

אין להסיק התאמה לזורם מסוים על סמך חומר הגוף בלבד. יש לבדוק גם את הכדור, הציר, המושב והאטמים, וכן את תנאי הלחץ והטמפרטורה. ביישומים היגייניים, כימיים או בעלי דרישות מיוחדות נדרש אימות מול דף הנתונים של הדגם והמסמכים המתאימים.
לקבלת הצעה
שלחו לנו את סוג הזורם, לחץ וטמפרטורת העבודה, קוטר הקו, סוג החיבור, אופן ההפעלה, הכמות ודרישות מיוחדות. אם מדובר בהחלפת ברז קיים, צרפו דגם או צילום לוחית ותמונה של ההתקנה.
