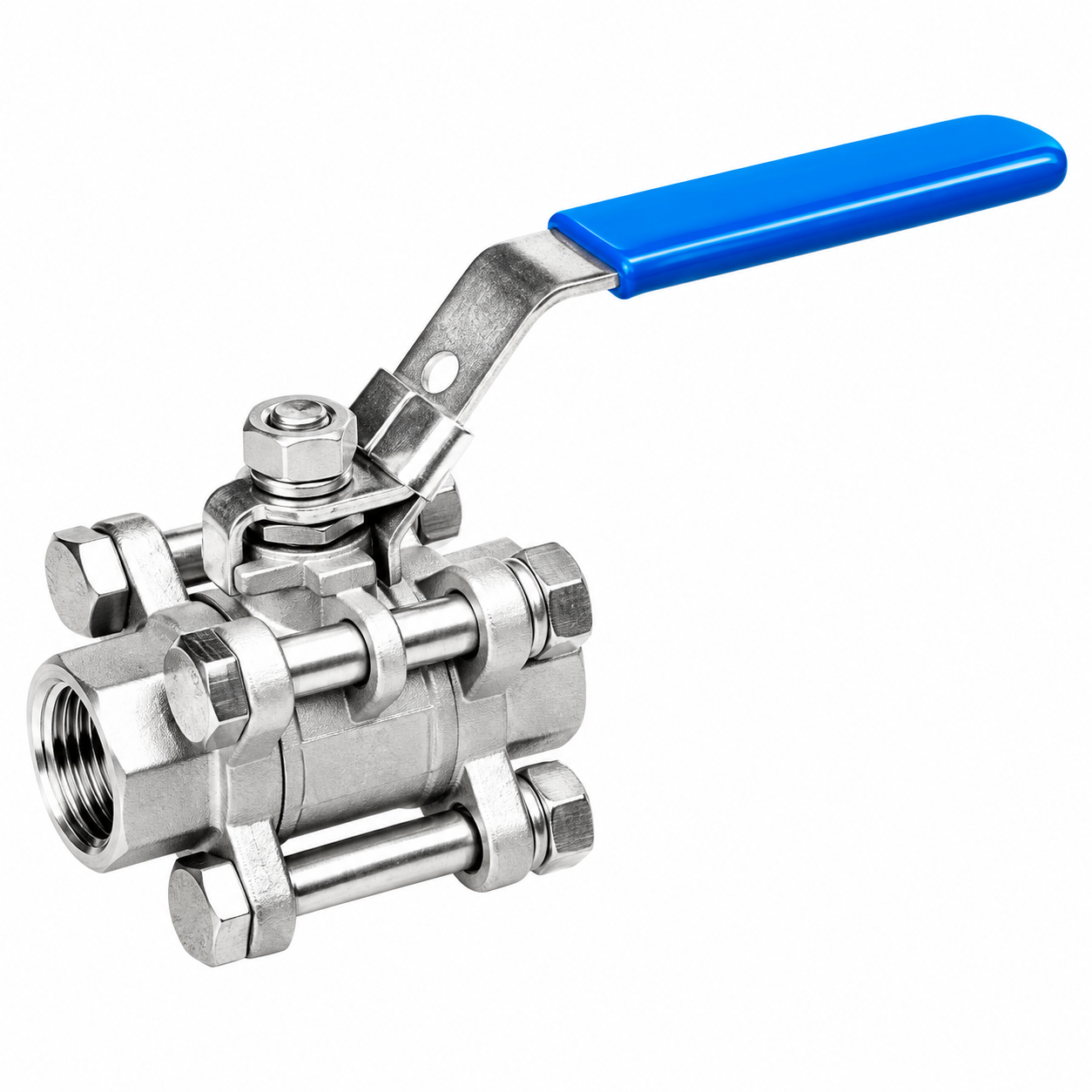

ברז כדורי 3 חלקים פלב״ם ALFAMATIC Type I – הברגה או SW, 1000 WOG
ברז כדורי ALFAMATIC Type I, שלושה חלקים, פלב״ם 316, חיבור הברגה פנים־פנים או ריתוך שקע SW (Socket Weld), מעבר מלא ודירוג 1000 WOG / PN63. למפרט ולשרטוט לחצו על הלחצן הכחול.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
תיאור
ברז כדורי מפלב״ם 316 במבנה שלושה חלקים, מעבר מלא וחיבור לבחירה: הברגה פנים־פנים או ריתוך שקע SW (Socket Weld). מבנה מתפרק לתחזוקה, גזע מוגן מפני פליטה ואטימה מתכווננת. מתאים למערכות תהליך וצנרת תעשייתית לפי תנאי התכנון.
- דגם: CW BV-3I, Type I
- דירוג לחץ: 1000 WOG / PN63
- טמפרטורת עבודה: −20°C עד +180°C
- חיבורי הברגה: ISO 228-1, ISO 7-1, NPT או DIN לפי מפרט הדגם
- אפשרות חיבור נוספת: ריתוך שקע SW (Socket Weld). יש לציין את סוג החיבור הנדרש בעת הפנייה לקבלת הצעת מחיר.
- בדיקת אטימות: API 598 / EN 12266-1
מידות, חומרים, שרטוט ונתונים מחייבים מופיעים בדף הטכני.
מידות ותנאי בחירה
בקטלוג מופיעות המידות ¼, ⅜, ½, ¾, 1, 1¼, 1½, 2, 2½, 3, 4 in. המידות אינן אישור לזמינות במלאי.
במסמך מופיעים דירוג 1000 PSI וסימון PN63 וכן טווח טמפרטורה של −20°C עד +180°C. אין לראות בסימונים שקילות ביניהם או אישור לעבודה בלחץ המרבי בטמפרטורה המרבית. יש לאמת את החומר, האטמים והלחץ המותר בטמפרטורת התהליך עבור הגרסה המסופקת.
להברגה ול־SW שרטוטים נפרדים באותו קובץ. בעת הפנייה ציינו את סוג החיבור והמידה. לפני התאמת SW בגודל 2½ אינץ׳ יש לאמת את מידת D1 שבמסמך מול השרטוט המחייב.
