מונע הלם מים Z‑Tide – Diaphragm Type

תיאור

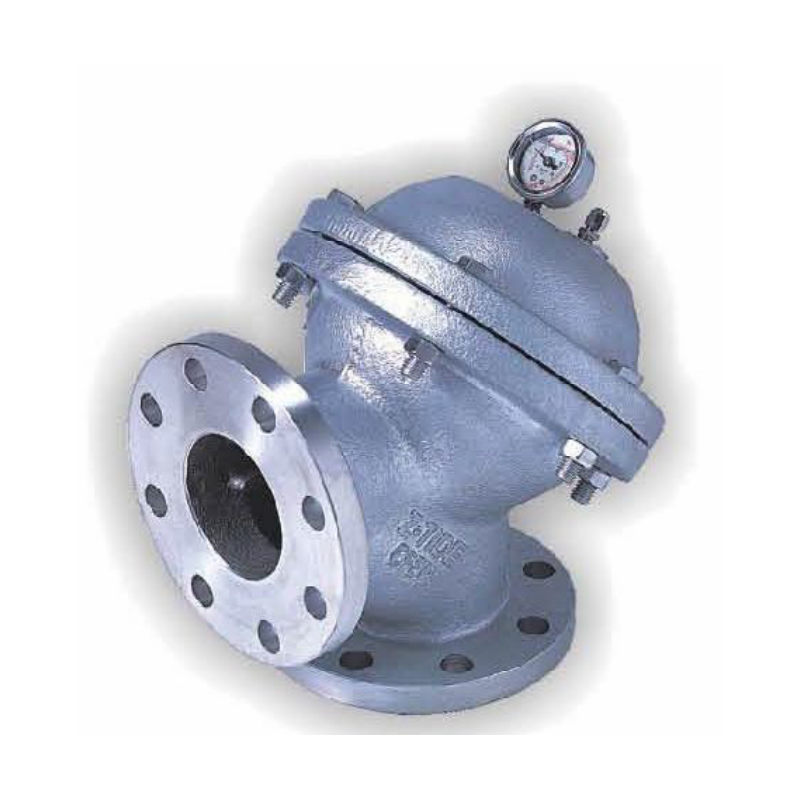

מונע הלם מים Z‑Tide – Diaphragm Type

מונע הלם מים של Z‑Tide מיועד לספיגת גל לחץ הידראולי הנוצר כאשר זרימה בצנרת נעצרת או משתנה במהירות. המערכת עושה שימוש בתא אוויר ובדיאפרגמה/שק גומי כדי לקלוט את אנרגיית גל הלחץ ולהפחית רעידות, רעש ועומס על הצנרת והציוד.

מתי נדרש מונע הלם מים?

• סגירה מהירה של ברזי On/Off.
• עצירה פתאומית של משאבות.
• קווים ארוכים שבהם שינוי מהירות הזרימה יוצר גל לחץ משמעותי.
• מערכות שבהן קיימים רעשים, רעידות או עומסים חוזרים על הצנרת.

משפחות Z‑Tide

• AXT – מבנה Angle Style ליישומים קטנים.
• AIT / AIF – מבנה I‑Style, בהברגה או אוגנים בהתאם לדגם.
• ALF – מבנה L‑Style למערכות תעשייתיות, מסחריות ותשתיות.

עקרון הפעולה

כאשר נוצר גל לחץ, תא האוויר נדחס וסופג חלק מהאנרגיה ההידראולית. בכך מופחתים שיא הלחץ, הרעידות והרעש בצנרת. התאמת נפח תא האוויר והלחץ המוקדם חשובה לביצועי המערכת.

כיצד לבחור מונע הלם מים

יש להגדיר קוטר, לחץ עבודה, חומר גוף, סוג חיבור, סוג הזורם, טמפרטורה, מהירות זרימה, אורך הקו ואופי האירוע שיוצר את ההלם. במקרים משמעותיים יש לבצע חישוב הנדסי של גל הלחץ ולא לבחור לפי קוטר בלבד.

חומרים ותצורות

Z‑Tide מציעה תצורות בברונזה, ברזל דוקטילי ונירוסטה, עם אטמים NBR או Viton בהתאם לדגם. טווחי הלחץ, הקטרים והטמפרטורות משתנים בין AXT, AIT/AIF ו־ALF, ולכן יש לאמת את התצורה המדויקת לפני הזמנה.

סיוע טכני מ־ALFACOM

ALFACOM מספקת סיוע בבחירת סוג מונע ההלם ובהתאמת הדגם לנתוני המערכת.

לקבלת הצעת מחיר או סיוע בהתאמה – שלחו קוטר, לחץ עבודה, סוג חיבור, חומר גוף, מהירות זרימה ותיאור מיקום ההתקנה.

לצפייה ולהורדת המפרט הטכני – Water Hammer Arrester (PDF)
