אביזרי צנרת לריתוך BW פלב"ם
אביזרי צנרת מנירוסטה לריתוך BW. זוויות, טי, מעברים וכיפות במידות ועוביי דופן שונים, לרבות Schedule 10S ו־40S בהתאם לקטלוג.
תיאור
אביזרי צנרת מנירוסטה לריתוך BW
אביזרי BW לחיבור צנרת בריתוך קצה: זוויות 90° ו־45°, הסתעפויות טי, מעברי קוטר, כיפות וקצוות Stub End. הנתונים בקטלוג המצורף כוללים שרטוטי מידות עבור עוביי דופן שונים, ובהם Schedule 10S ו־40S. יש לבחור כל אביזר לפי קוטר נומינלי, עובי דופן, דרגת חומר, תצורת האביזר ומפרט הריתוך.
להצעת מחיר ציינו סוג אביזר, קוטר, Schedule, חומר, כמות ותנאי העבודה. התאמה לתקן מסוים ולמלאי תיבדק לפי הפריט המבוקש.
איתור שרטוט וטבלת מידות בקטלוג
העמודים שלהלן הם עמודי ההתחלה בקטלוג המצורף. בכל טבלה יש לבחור את שורת המידה ואת עמודת Schedule 10S או 40S המתאימה; הקטלוג כולל גם סדרות נוספות.
| משפחת אביזרים | עמוד התחלה | Schedule בקטלוג |
|---|---|---|

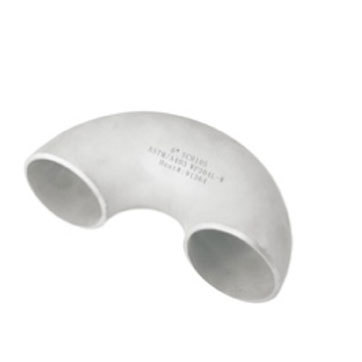

| זווית 90° רדיוס ארוך | 6 | 10S / 40S |
| זווית 90° רדיוס קצר | 7 | 10S / 40S |
| זווית 45° רדיוס ארוך | 8 | 10S / 40S |

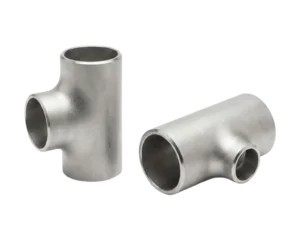

| טי שווה וטי מקטין | 9 | 10S / 40S |
| מעבר קונצנטרי ואקסצנטרי | 12 | 10S / 40S |
| כיפה (Cap) | 14 | 10S / 40S |
| Stub End לאוגן חופשי | 15 | 10S / 40S |
| מידות צנרת מנירוסטה | 16 | לבדיקת קוטר ועובי דופן |
הטבלאות הן כלי לזיהוי מידות. זמינות, דרגת חומר, תקן ייצור והתאמה לתנאי העבודה יאומתו לפי הפריט המבוקש לפני הצעת מחיר.
קטלוג מידות ושרטוטים
לצפייה בקטלוג הטכני של אביזרי BW
