אוגני פלדה BS 10 TABLE D
אוגני פלדה שטוחים לפי BS 10 TABLE D, עם שרטוט וטבלת מידות: קוטר חיצוני, PCD, מספר וקוטר קדחים, עובי ומעבר פנימי. לאוגני החלקה מפלטה ולאוגנים עיוורים.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
תיאור

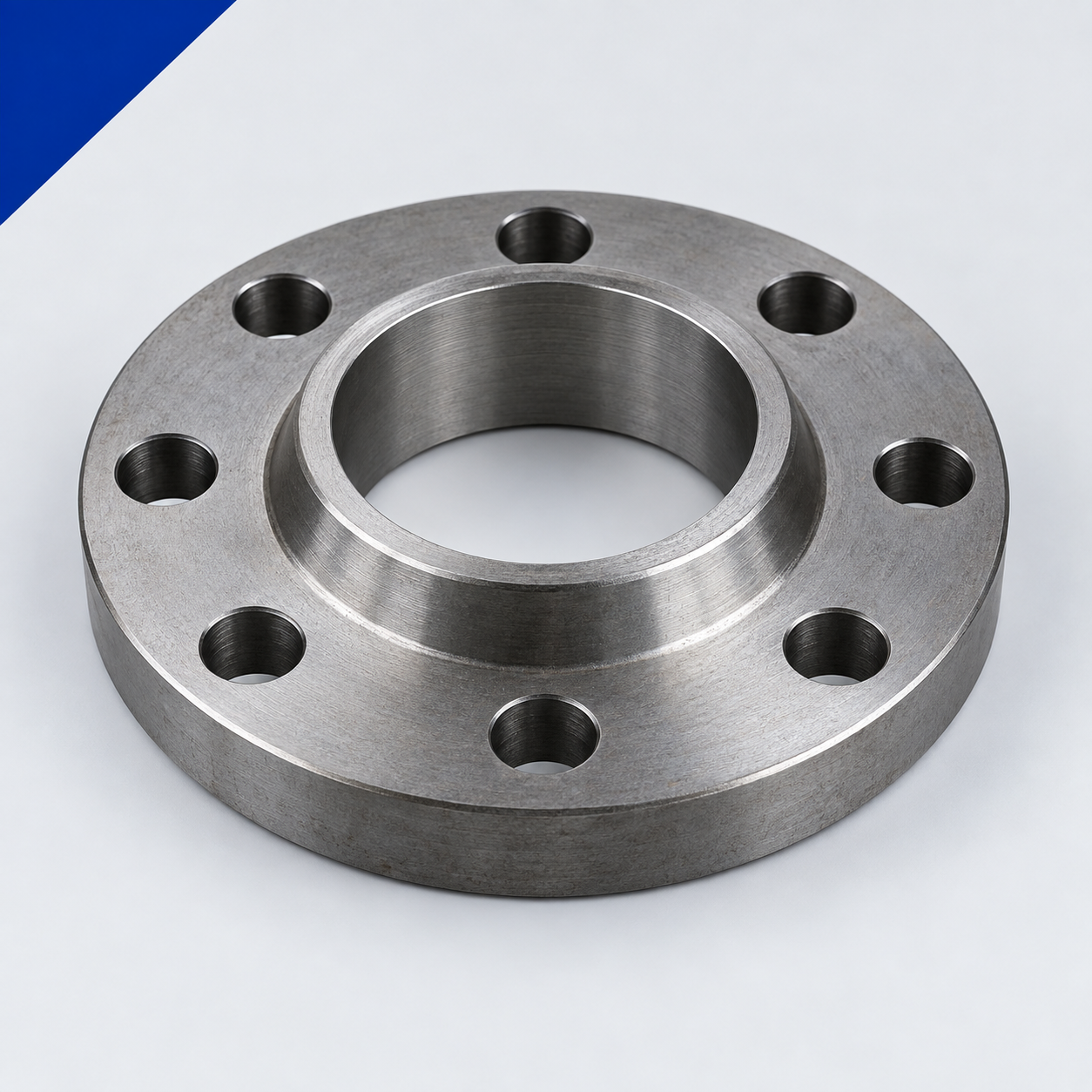

אוגני פלדה BS 10:1962 Table D לחיבור פריק של צנרת, ברזים וציוד. דף זה מציג מידות ייחוס לאוגני פלטה שטוחים, מסוג החלקה לריתוך (Plate Slip-on) ואוגן עיוור (Plate Blind).
שרטוט מידות – BS TABLE D
השרטוט סכמטי. מספר הקדחים בפועל נקבע לפי שורת המידה בטבלה. מעבר B מתייחס לאוגן החלקה; באוגן עיוור אין מעבר מרכזי.
טבלת מידות BS 10 TABLE D
כל המידות הגאומטריות בטבלה במ״מ. הן הומרו מהטבלה האינצ׳ית לפי 1 אינץ׳ = 25.4 מ״מ ועוגלו לשתי ספרות עשרוניות. עמודת NB היא המידה הנומינלית כפי שמופיעה במקור, ולא קוטר המעבר B.
| מידה באינץ׳ | NB במ״מ | D – קוטר חיצוני | K – PCD | n – קדחים | L – קוטר קדח | C – עובי פלטה | B – מעבר פנימי |
|---|---|---|---|---|---|---|---|
| 1/2 | 15 | 95.25 | 66.68 | 4 | 14.29 | 4.76 | 22.35 |
| 3/4 | 20 | 101.6 | 73.03 | 4 | 14.29 | 4.76 | 27.69 |
| 1 | 25 | 114.3 | 82.55 | 4 | 14.29 | 4.76 | 34.54 |
| 1 1/4 | 32 | 120.65 | 87.31 | 4 | 14.29 | 6.35 | 43.18 |
| 1 1/2 | 40 | 133.35 | 98.43 | 4 | 14.29 | 6.35 | 49.53 |
| 2 | 50 | 152.4 | 114.3 | 4 | 17.46 | 7.94 | 61.98 |
| 2 1/2 | 65 | 165.1 | 127 | 4 | 17.46 | 7.94 | 74.68 |
| 3 | 80 | 184.15 | 146.05 | 4 | 17.46 | 9.53 | 90.68 |
| 3 1/2 | 88 | 203.2 | 165.1 | 4 | 17.46 | 9.53 | 103.38 |
| 4 | 100 | 215.9 | 177.8 | 4 | 17.46 | 9.53 | 116.08 |
| 5 | 125 | 254 | 209.55 | 8 | 17.46 | 12.7 | 143.76 |
| 6 | 150 | 279.4 | 234.95 | 8 | 17.46 | 12.7 | 170.69 |
| 8 | 200 | 336.55 | 292.1 | 8 | 17.46 | 12.7 | 221.49 |
| 10 | 250 | 406.4 | 355.6 | 8 | 22.23 | 15.88 | 276.35 |
| 12 | 300 | 457.2 | 406.4 | 12 | 22.23 | 19.05 | 325.88 |
| 14 | 350 | 527.05 | 469.9 | 12 | 25.4 | 22.23 | 359.16 |
| 16 | 400 | 577.85 | 520.7 | 12 | 25.4 | 22.23 | 410.46 |
| 18 | 450 | 641.35 | 584.2 | 12 | 25.4 | 25.4 | 461.77 |
| 20 | 500 | 704.85 | 641.35 | 16 | 25.4 | 28.58 | 513.08 |
| 24 | 600 | 825.5 | 755.65 | 16 | 28.58 | 31.75 | 615.95 |
מקרא והתאמה לשרטוט
- D – קוטר האוגן החיצוני.
- K / PCD – קוטר מעגל מרכזי הקדחים.
- n – מספר הקדחים.
- L – קוטר הקדח; זה אינו קוטר הבורג.
- C – עובי הפלטה.
- B – קוטר מעבר באוגן החלקה.
בחירת אוגן למערכת
בעת החלפת אוגן יש לבדוק את הכיתוב BS 10 Table D ולמדוד קוטר חיצוני, PCD, מספר וקוטר הקדחים, עובי הפלטה וסוג האוגן. טבלה זו מתייחסת למבנה פלטה; אוגני צוואר ואוגנים בעלי בוס מחייבים טבלת מבנה מתאימה.
לבחירה ולהצעת מחיר יש לציין מידה, סוג האוגן, חומר ודרגת חומר, תנאי לחץ וטמפרטורה, הזורם והכמות. מידות גאומטריות לבדן אינן קובעות לחץ עבודה מותר.
