שסתום אל־חוזר שקט מעבר מלא Z‑Tide CHF

תיאור

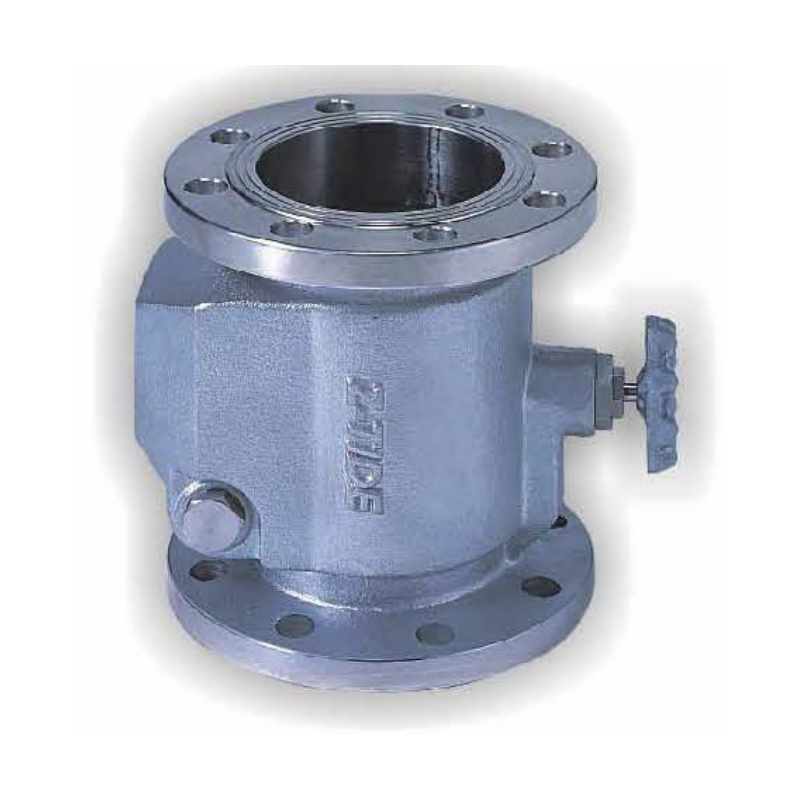

שסתום אל־חוזר שקט מעבר מלא Z‑Tide CHF

Z‑Tide CHF הוא שסתום אל־חוזר שקט במבנה Full Open, המיועד למניעת זרימה חוזרת תוך שמירה על מעבר זרימה פתוח יחסית ומפל לחץ נמוך. הוא מתאים במיוחד להתקנה ביציאת משאבות ובקווי מים שבהם חשוב לצמצם רעש, התנגדות לזרימה ועומס הידראולי על הציוד.

מאפיינים עיקריים

• מבנה Lift Type במעבר מלא.
• תכנון Plug & Seat שנועד לעמוד בלחצים גבוהים ולשפר את האטימה.
• נתיב זרימה חלק להפחתת התנגדות ומפל לחץ.
• התקנה אופקית או אנכית.
• ערכות תחזוקה זמינות לפי היצרן.

מידות וחומרים

היצרן מציע את CHF בחיבורי אוגן מ־2″ עד 12″. חומרי הגוף הזמינים כוללים Cast Iron, Ductile Iron ו־Stainless Steel. חומר האטימה המצוין הוא NBR.

לחץ וטמפרטורה

חומר גוף	לחץ עבודה מרבי
Cast Iron	16 kgf/cm²
Ductile Iron	20 kgf/cm²
Stainless Steel	20 kgf/cm²

לפי קטלוג היצרן, טמפרטורת העבודה היא בקירוב ‎-15°C עד 80°C. יש לאמת את החומר, הקוטר והתצורה המדויקים לפני הזמנה.

יישומים

השסתום מתאים למערכות מים, חדרי משאבות, מתקני טיפול במים וקווי לחץ שבהם נדרשת מניעת זרימה חוזרת עם התנגדות נמוכה לזרימה. המבנה השקט מסייע להפחית מכות וסגירה רועשת באזור יציאת המשאבה.

כיצד לבחור

לבחירת דגם מתאים יש לציין קוטר, לחץ עבודה, חומר גוף, סוג אוגן, טמפרטורה ותנאי ההתקנה. במערכות משאבה יש להתחשב גם בלחץ הסגירה ובתנאי הזרימה החוזרת האפשריים.

סיוע טכני מ־ALFACOM

ALFACOM מספקת סיוע בהתאמת השסתום לקו, למשאבה ולתנאי העבודה, כולל בחירת חומר הגוף והמידה המתאימה.

לקבלת הצעת מחיר או סיוע בהתאמה – שלחו קוטר, לחץ עבודה, חומר גוף, תקן אוגנים וטמפרטורה.

לצפייה ולהורדת המפרט הטכני – Z‑Tide CHF (PDF)
