משדר לחץ תעשייתי YG201

תיאור

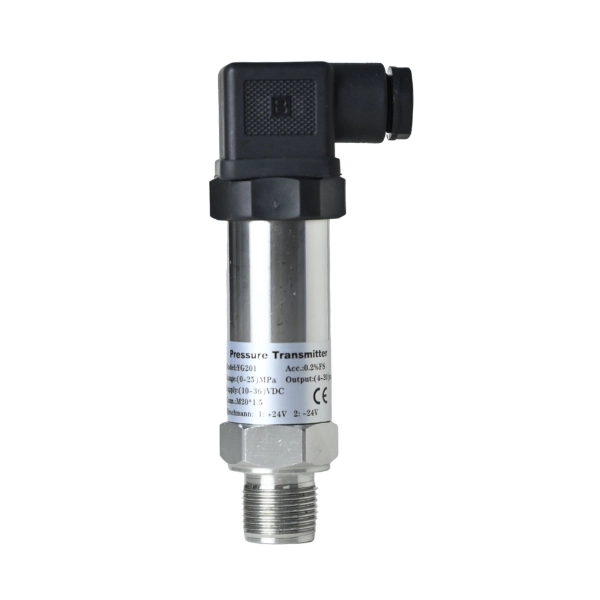

משדר לחץ תעשייתי YG201

משדר לחץ תעשייתי להעברת מדידת הלחץ למערכת בקרה או ניטור. המשפחה כוללת אפשרויות אות יציאה, תצוגה וחיבור שונות. מתאים לנוזלים ולגזים שאינם תוקפים את חומרי החלקים הבאים במגע עם התהליך. טווח המדידה ותצורת המשדר לפי דרישה.

נתונים טכניים ותצורות

אפשרויות אות יציאה	4-20 mA; 0-5 V; 0-10 V; RS485; 4-20 mA/HART; 4-20 mA/RS485
הזנת מתח	10–30 VDC; מתח מומלץ 24 VDC
אפשרויות דיוק	0.1%, 0.25% או 0.5% מטווח מלא, לפי תצורה
אפשרויות תצוגה	ללא תצוגה / LCD / LED
אפשרויות חיבור לתהליך	M20 x 1.5; G 1/2; 1/2 NPT
חומר הבית / החיבור	נירוסטה SUS304 או SUS316 לפי תצורה
אפשרויות חיבור חשמלי	מחבר הירשמן / מחבר עגול / יציאת כבל
דרגת אטימות	IP65
תחום מדידה	לפי דרישה
טמפרטורת סביבה	‎-40 עד ‎+60°C

בחירה והתקנה

יש להתאים את תחום המדידה, יחידות התצוגה, חומרי החלקים במגע עם התהליך והחיבור לתנאי העבודה. אות היציאה, מתח ההזנה והמחבר החשמלי נבחרים בהתאם למערכת הבקרה. יש להגדיר גם את ייחוס הלחץ ואת דרישת התצוגה המקומית. מידות ההתקנה והדירוגים נקבעים לפי התצורה הנבחרת.

לקבלת סיוע בבחירת המכשיר יש להעביר לצוות ALFACOM את סוג הזורם, לחץ וטמפרטורת העבודה, תחום המדידה ופרטי החיבור הנדרשים.

אפשרויות היציאה, התצוגה והחיבור הן חלופות להזמנה; יש לבחור את אות היציאה בהתאם לכניסת מערכת הבקרה.

בחירת משדר והצעת מחיר

שלחו ל־ALFACOM את סוג הזורם, תחום המדידה וייחוס הלחץ, לחץ וטמפרטורת העבודה, אות היציאה, מתח ההזנה, חיבור התהליך והכמות. אפשרויות היציאה והתצוגה הן חלופות לפי תצורת הזמנה.

לקבלת הצעת מחיר, מפרט וסיוע בהתאמה, פנו אלינו.

פנייה ל־ALFACOM ב־WhatsApp

שאלות נפוצות

האם כל אותות היציאה זמינים יחד?

לא. יש לבחור את תצורת היציאה לפי כניסת מערכת הבקרה ולוודא את קוד ההזמנה.

האם המשדר כולל תצוגה?

המשפחה כוללת אפשרויות ללא תצוגה, LCD או LED לפי תצורה. יש לציין את הדרישה לפני ההזמנה.

למכשירים נוספים ראו מדי לחץ לקריאה מקומית.

דף נתונים להורדה
