ברז למד לחץ APTEK AGV4 – נירוסטה 316 ופלדה
ברז בידוד למד לחץ APTEK AGV4 בעל גוף מחושל, יציאה מסתובבת G 1/2 ובורג Bleed לשחרור לחץ. שתי גרסאות G12 ו-N12 במלאי ALFACOM בנירוסטה 316 ובפלדת פחמן. דירוג סדרה עד 6000 PSI ב-100°C, בהתאם למפרט היצרן.
מלאי זמין ואספקה מהירה לפריטים שבמלאי, עם תמיכה טכנית בהתאמת הברז למד הלחץ ולתנאי התהליך.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
תיאור

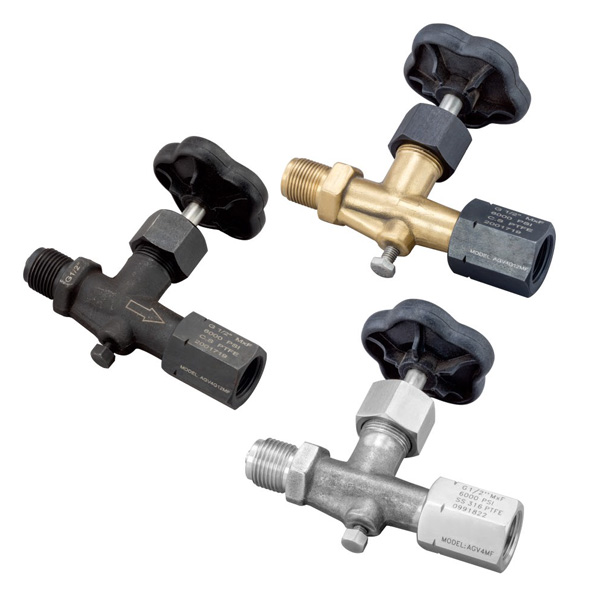

ברז למד לחץ APTEK AGV4 – Gauge Valve
ברז למד לחץ מסדרת APTEK AGV4 מאפשר בידוד של מד לחץ מנקודת המדידה ושחרור לחץ כלוא לפני תחזוקה. הגוף המחושל (Forged Body) בתצורת Union Bonnet כולל יציאה מסתובבת G 1/2 נקבה לכיוון מד הלחץ ובורג Bleed לשחרור לחץ.
במלאי ALFACOM שתי הגרסאות AGV4 G12 ו-AGV4 N12, בגוף נירוסטה 316 או פלדת פחמן. יש לוודא את חיבור הכניסה בעת ההזמנה.
מאפיינים עיקריים
- בידוד מד הלחץ מנקודת המדידה.
- גוף מחושל עם Union Bonnet.
- יציאה מסתובבת G 1/2 נקבה לכיוון נוח של המד.
- בורג Bleed לשחרור לחץ לאחר בידוד.
- דירוג סדרה עד 413 bar / 6000 PSI ב-100°C על פי APTEK.
מפרט טכני
| יצרן ודגם | APTEK AGV4 |
|---|---|
| גרסאות במלאי | G12, N12 |
| חומרי גוף במלאי | נירוסטה SS316, פלדת פחמן (Carbon Steel) |
| לחץ מרבי לפי היצרן | 413 bar / 6000 PSI ב-100°C |
| מבנה | Forged Body / Union Bonnet |
| יציאה למד לחץ | G 1/2 נקבה מסתובבת |
| שחרור לחץ | Bleed Screw |
| תכנון | בהתאם ל-DIN 16270 לפי היצרן |
| משקל קטלוגי | כ-0.50 ק"ג |
| אטימת ציר | אפשרויות היצרן: PTFE או Graphite. |
בחירת הגרסה המתאימה
יש לציין בהזמנה האם נדרשת גרסת G12 או N12, את חומר הגוף, לחץ העבודה, טמפרטורת התהליך וסוג הזורם. יש לוודא התאמה מלאה של חיבורים ואטמים. אין להסיק התאמה לקיטור או לחומרים מסוימים מתוך דירוג הלחץ בלבד.
בטיחות ותחזוקה
אין לשחרר מד לחץ או לפתוח את בורג ה-Bleed לפני בידוד התהליך וביצוע שחרור לחץ מבוקר לפי נהלי המתקן. העבודה תבוצע בידי איש מקצוע מוסמך.
שאלות נפוצות על ברז למד לחץ
אילו פרטים דרושים לבחירת גרסת AGV4?
ציינו את גרסת G12 או N12, חומר הגוף, החיבורים בשני הקצוות, סוג הזורם ולחץ וטמפרטורת העבודה. יש להתאים גם את האטמים ואת מרווח ההתקנה.
האם הברז מחליף אביזר להגנה מפני לחץ יתר?
תפקיד הברז הוא בידוד נקודת המדידה ושחרור לחץ מבוקר לצורך תחזוקה. אביזרי הגנה מפני לחץ יתר נבחרים בנפרד לפי דרישות המערכת.
מכשירי מדידה וציוד משלים
מדי לחץ לתצוגה מקומית | משדרי לחץ למערכות בקרה | אביזרים למדי לחץ וטמפרטורה
מפרט טכני ושרטוטי מידות
דף ALFACOM כולל את הנתונים הטכניים ושרטוטי המידות לגרסאות AGV4 G12 ו־AGV4 N12.
הצעת מחיר
ALFACOM מחזיקה במלאי ברזי AGV4 מנירוסטה 316 ומפלדת פחמן. לקבלת הצעת מחיר, מפרט וייעוץ התאמה, ציינו את גרסת החיבור ואת נתוני התהליך.
