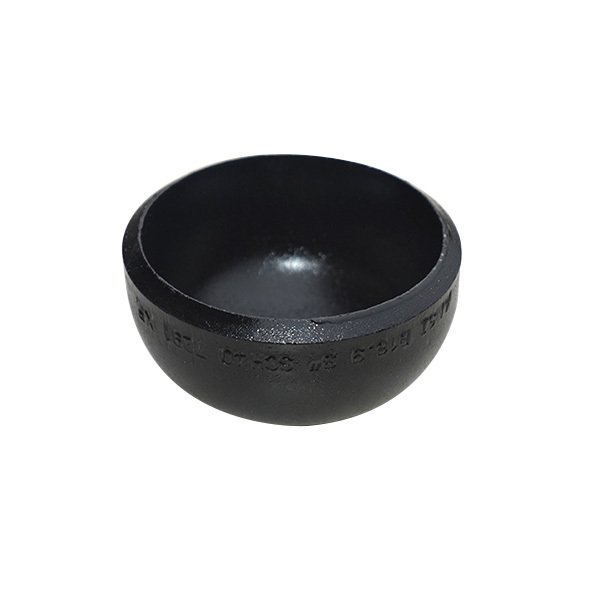

כיפה מפלדה BW – Sch 40 / Sch 80

כיפת פלדה לריתוך BW

כיפה מפלדה BW – Sch 40 / Sch 80

כיפה מפלדה לסגירת קצה צינור בריתוך BW. בחירה לפי קוטר, Schedule ודרגת חומר. טבלת המידות מבחינה בין אורכים לפי עובי הדופן.

הצעת מחיר והתאמת ציוד ליישום

לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.

תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.

יש לכם תמונה של המוצר או התקלה? שלחו לנו ב־WhatsApp

הוסף לבקשת מחיר

תיאור

סגירת קצה בקו צנרת פלדה

כיפת BW מיועדת לסגירת קצה צינור בריתוך קצה. יש להתאים את קוטר הקצה ועובי הדופן למפרט הקו.

התאמה למפרט הקו

יש לציין Sch 40 או Sch 80, דרגת פלדה ותקן נדרש. Schedule הוא סדרת עובי דופן ואינו דירוג לחץ. יש לאשר את התאמת האביזר לקוטר, ללחץ ולטמפרטורת העבודה במסמכי ההזמנה.

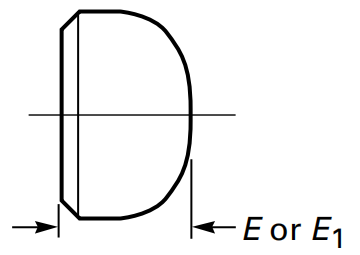

שרטוט ומידות אורך

OD הוא הקוטר החיצוני בקצה; E הוא אורך הכיפה. בטבלה t limit הוא סף עובי הדופן לבחירת עמודת האורך: כאשר t אינו עולה על הסף, משתמשים בעמודת E הראשונה; כאשר t גדול מהסף, משתמשים בעמודת E השנייה. הסף אינו עובי הדופן של Sch 40 או Sch 80.

שרטוט מידות כיפה BW

NPS (inch) OD (mm) E, t ≤ t limit (mm) t limit (mm) E, t > t limit (mm)
1/2 21.3 25 4.57 25
3/4 26.7 25 3.81 25
1 33.4 38 4.57 38
1-1/4 42.2 38 4.83 38
1-1/2 48.3 38 5.08 38
2 60.3 38 5.59 44
2-1/2 73.0 38 7.00 51
3 88.9 51 7.62 64
3-1/2 101.6 64 8.13 76
4 114.3 64 8.64 76
5 141.3 76 9.65 89
6 168.3 89 10.92 102
8 219.1 102 12.70 127
10 273.0 127 12.70 152
12 323.8 152 12.70 178
14 355.6 165 12.70 191
16 406.4 178 12.70 203
18 457.0 203 12.70 229
20 508.0 229 12.70 254
22 559.0 254 12.70 254
24 610.0 267 12.70 305

מידות נומינליות במילימטרים, לגדלים עד NPS 24 המופיעים בטבלה. ל־NPS 26 ומעלה יש לתאם אורך עם ההזמנה. הטבלה אינה רשימת מלאי ואינה קובעת לחץ עבודה.

אביזרים משלימים לקו הצנרת

זווית פלדה BW 90° LR – Sch 40 / Sch 80 | טי שווה מפלדה BW – Sch 40 / Sch 80

נתונים להצעת מחיר

לקבלת הצעת מחיר וסיוע בהתאמה

שלחו ל־ALFACOM קוטר NPS, Sch 40 או Sch 80, עובי דופן נדרש, דרגת פלדה, תקן וכמות. יש לאשר את האורך במסמכי האספקה.

מפרט טכני ושרטוטים

פתיחת מפרט טכני ושרטוט (PDF)

יש לאשר מידות, עובי דופן, חומר וסבולות במסמכי ההזמנה והאספקה.
