מעבר מקטין Insert פלדה SW Class 3000

התאמת חיבור ריתוך שקע למידה קטנה יותר באמצעות תותב מעבר מסוג Insert. בחירה לפי מידות, חומר, התאמה לצינור ותנאי עבודה.

הצעת מחיר והתאמת ציוד ליישום

לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.

תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.

תיאור

התאמת חיבור ריתוך שקע למידה קטנה יותר באמצעות תותב מעבר מסוג Insert.

נתון	מה להגדיר
סוג חיבור	ריתוך שקע (Socket Weld)
תצורה ומידות לבחירה	המידה הגדולה והקטנה, Type 1 או Type 2, קוטר SD ועומק K. השרטוט וטבלת הייחוס מסומנים MSS SP-79.
חומר מבנה	יש לציין דרגת פלדה לפי מפרט הפרויקט ומסמכי הפריט.
תנאי עבודה	לחץ, טמפרטורה, סוג הזורם ודרישות בדיקה ותיעוד.
שרטוט וטבלת מידות	עמוד 10–12 בקובץ המפרט המקושר להלן.

יש לבדוק קוטר חיצוני ועובי דופן הצינור, מידות השקע ונוהל הריתוך המאושר למערכת.

דירוג Class אינו ערך לחץ עבודה בבר. לחץ העבודה המותר נקבע לפי חומר האביזר, טמפרטורה, התקן החל ומפרט המערכת.

בדף הייחוס מופיעות מספר תצורות ודירוגים. יש להשתמש בתצורה ובעמודת ה־Class המתאימות לאביזר הנבחר; המידות במ״מ.

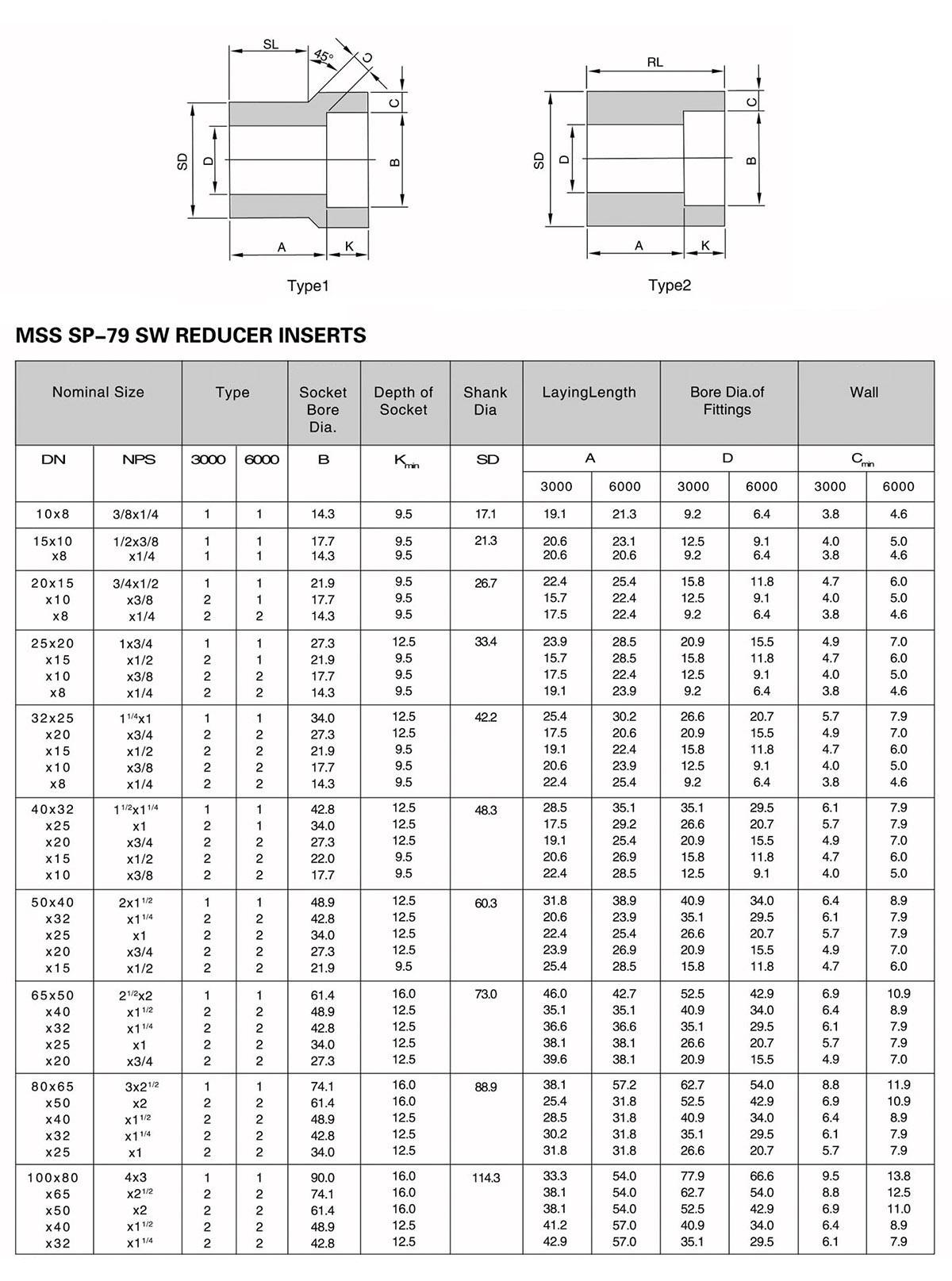

שרטוטים וטבלאות מידות לייחוס. העמוד הרלוונטי: 10–12.

התאמת חיבור ריתוך שקע למידה קטנה יותר באמצעות תותב מעבר מסוג Insert. בחירת האביזר נעשית לפי תכנון הקו, התאמת החיבורים ודרישות התחזוקה.

לקבלת הצעת מחיר מ־ALFACOM: שלחו סוג אביזר, מידות כל הקצוות, מפרט חומר, דירוג, נתוני הצינור, תנאי עבודה וכמות.

תמונת המשפחה נועדה להמחשת סוגי האביזרים. תצורת הפריט להזמנה נקבעת לפי המפרט והשרטוט.
