זווית 45° פלדה מוברגת Class 2000 / 3000
שינוי כיוון הצנרת ב־45° באמצעות חיבורי הברגה. בחירה לפי מידות, חומר, תקן ההברגה ותנאי עבודה.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
תיאור
זווית 45° פלדה מוברגת Class 2000 / 3000
שינוי כיוון הצנרת ב־45° באמצעות חיבורי הברגה.
נתונים לבחירה ולהזמנה
| נתון | מה להגדיר |
|---|---|
| סוג חיבור | הברגה; יש להגדיר את סוג ותקן התבריג |
| תצורה ומידות לבחירה | מידת שני הקצוות, זווית 45°, תקן התבריג והדירוג הנדרש. |
| חומר מבנה | יש לציין דרגת פלדה לפי מפרט הפרויקט ומסמכי הפריט. |
| תנאי עבודה | לחץ, טמפרטורה, סוג הזורם ודרישות בדיקה ותיעוד. |
| שרטוט וטבלת מידות | עמוד 2 בקובץ המפרט המקושר להלן. |
יש להגדיר NPT או BSP לפי מפרט ההזמנה, לרבות תקן התבריג המדויק. אין להניח התאמה בין הברגות שונות. שיטת האטימה וההידוק ייקבעו לפי התבריג, הזורם ותנאי העבודה.
דירוג Class אינו ערך לחץ עבודה בבר. לחץ העבודה המותר נקבע לפי חומר האביזר, טמפרטורה, התקן החל ומפרט המערכת.

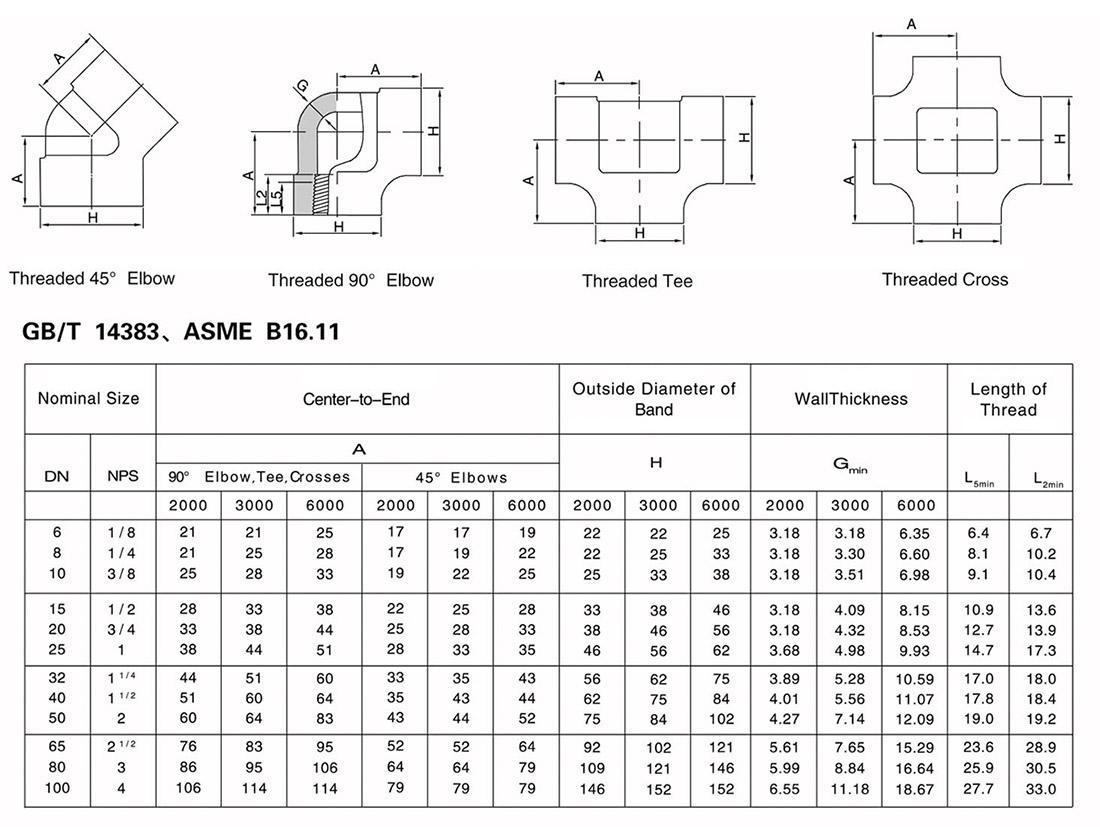

שרטוטים וטבלאות מידות
בדף הייחוס מופיעות מספר תצורות ודירוגים. יש להשתמש בתצורה ובעמודת ה־Class המתאימות לאביזר הנבחר; המידות במ״מ.
מפרט טכני של ALFACOM
שרטוטים וטבלאות מידות לייחוס. העמוד הרלוונטי: 2.
אביזרים משלימים לתכנון הקו
זווית 90° פלדה מוברגת Class 2000 / 3000 | טי שווה פלדה מוברג Class 2000 / 3000
שילוב במערכת וקבלת הצעה
שינוי כיוון הצנרת ב־45° באמצעות חיבורי הברגה. בחירת האביזר נעשית לפי תכנון הקו, התאמת החיבורים ודרישות התחזוקה.
לקבלת הצעת מחיר מ־ALFACOM: שלחו סוג אביזר, מידות כל הקצוות, מפרט חומר, דירוג וסוג הברגה, תנאי עבודה וכמות.
תמונת המשפחה נועדה להמחשת סוגי האביזרים. תצורת הפריט להזמנה נקבעת לפי המפרט והשרטוט.
