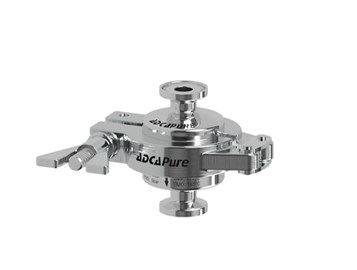

מלכודת קיטור נקי תרמוסטטית TSS6 מנירוסטה 316L, לניקוז מעובה ולאוורור במערכות CIP/SIP וקווי קיטור נקי. חיבורי BPE, DIN, ISO או ריתוך לפי בחירה; לחץ עבודה מרבי 6 bar וטמפרטורת עבודה מרבית 165°C, בכפוף לחיבור ולמפרט היצרן.
תיאור
מלכודת קיטור תרמוסטטית מאוזנת לחץ מסדרת ADCAPure, לניקוז מעובה ולאוורור במערכות קיטור נקי. היצרן מציין שימושים כגון קווי חלוקה, CIP/SIP, אוטוקלבים וסטריליזטורים.
נתונים לבחירת TSS6
- גוף ומכסה: נירוסטה AISI 316L; רכיב תרמוסטטי מאותו חומר ואטם PTFE ממולא מיקרוספרות זכוכית לפי מפרט היצרן.

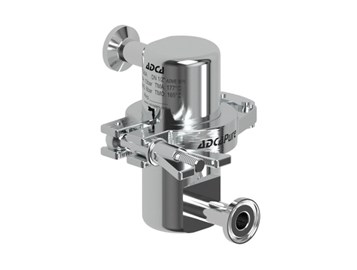

- חיבורים: פרולים להידוק לפי ASME BPE, DIN או ISO, או קצוות לריתוך צינור. טווחי המידות תלויים בתקן החיבור; יש לבחור מידה לפי טבלת היצרן ולא לפי הכותרת בלבד.
- לחץ עבודה מרבי: 6 bar; טמפרטורת עבודה מרבית: 165°C. לחץ וטמפרטורה מותרים למבנה הם ערכים נפרדים, וגבולות החיבור עשויים להגביל את תנאי ההפעלה.
- התקנה אנכית לפי הוראות ההתקנה של היצרן. גימור פני שטח ואפשרויות נוספות תלויים בהזמנה.
לפני הזמנה יש לאמת סוג חיבור, מידה, הפרש לחצים, ספיקה ודרישות ניקיון מול טבלת המידות והספיקה במפרט המצורף.
מפרט TSS6 – תיאור, מידות, חומרים וספיקות (PDF)
מסמך משלים: שרטוט נקודות ניקוז TSS6/TSS7 (PDF). זהו שרטוט יישום של נקודות הניקוז, ולא שרטוט מידות מלא של המלכודת.
