אביזרי פלדה מוברגים 2000/3000
אביזרי פלדה מוברגים Class 2000 / 3000 לחיבור, הסתעפות ושינוי כיוון בצנרת תעשייתית. בחירה לפי מידה, סוג הברגה, חומר ותנאי העבודה. השרטוטים וטבלאות המידות מופיעות בהמשך הדף.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
תיאור
אביזרי פלדה מוברגים Class 2000 / Class 3000

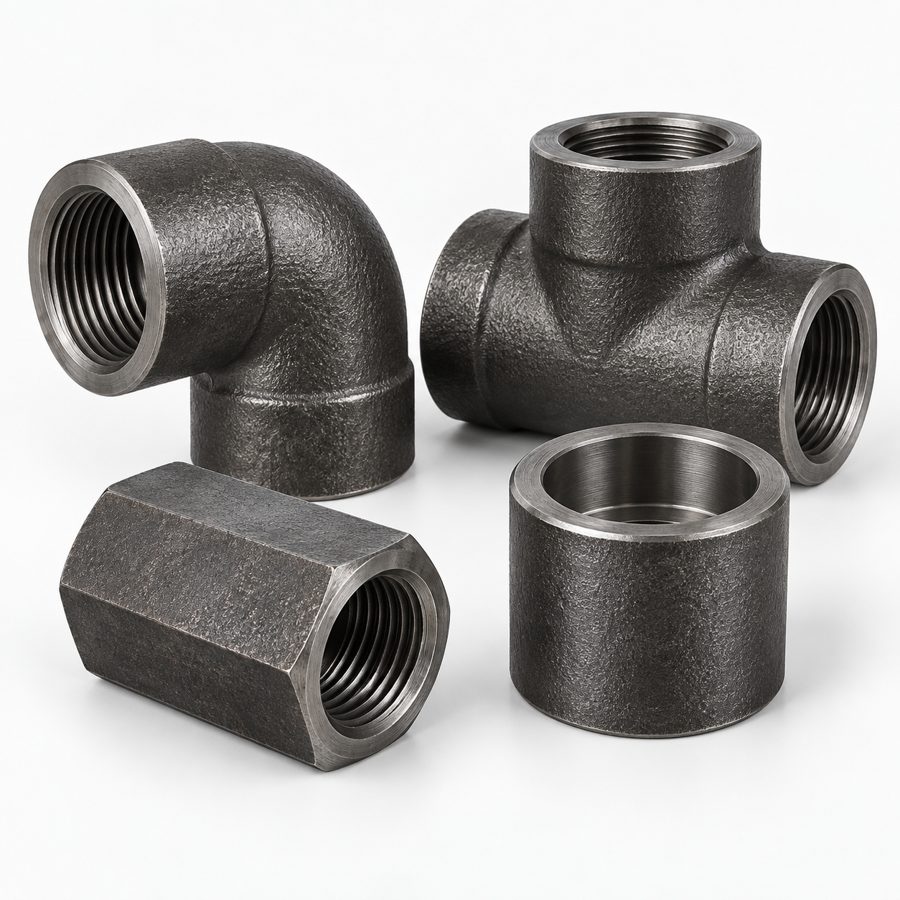

אביזרי חיבור מוברגים לצנרת תעשייתית, ובהם זוויות, טי, מופות וחצי מופות, רקורדים, ניפלים, בושינגים, פקקים ומעברים. יש לבחור את תצורת האביזר ואת דירוגו לפי מפרט הפריט והמערכת.
בחירת התצורה המתאימה
| הצורך בקו | משפחת האביזר | מה להגדיר בהזמנה |
|---|---|---|
| שינוי כיוון | זווית | זווית, מידות ותצורת הקצוות |
| הסתעפות | טי | מידות שלושת הקצוות |
| חיבור שני קטעים | מופה או ניפל | פנים/חוץ ומידות הקצוות |
| מעבר בין קטרים | בושינג או אביזר מקטין | המידה בכל קצה ותצורת התבריג |
| חיבור המאפשר פירוק | רקורד | מידה, קצוות וסוג האטימה |
| סגירת קצה | פקק או כיפה | התאמה לתבריג הפנים או החוץ בקו |
מה לבדוק לפני הזמנה?
יש לציין סוג ותקן הברגה, קוטר, תצורת פנים או חוץ, דרגת חומר, דירוג Class, לחץ וטמפרטורת עבודה וסוג הזורם. אין להניח התאמה בין סוגי הברגה שונים. Class 2000 ו־3000 אינם ערכי לחץ עבודה קבועים בבר; יש לבדוק את דירוג הפריט בתנאי העבודה הנדרשים.
שרטוטים וטבלאות מידות 2000/3000
שרטוטים וטבלאות מידות מופיעים בקובץ הטכני להלן.
לצפייה במפרט הטכני ובשרטוטים (PDF)
אביזרים במשפחה
בחרו אביזר לצפייה בתצורה, בנתוני הבחירה ובעמוד המפרט המתאים.
- זווית 90° פלדה מוברגת Class 2000 / 3000
- זווית 45° פלדה מוברגת Class 2000 / 3000
- טי שווה פלדה מוברג Class 2000 / 3000
- צלב פלדה מוברג Class 2000 / 3000
- מופה מלאה פלדה מוברגת Class 3000
- בושינג משושה פלדה מוברג
- ניפל משושה פלדה מוברג
- פקק משושה פלדה מוברג
לקבלת הצעת מחיר: שלחו רשימת אביזרים, מידות, סוג הברגה, חומר, תנאי עבודה וכמויות.
