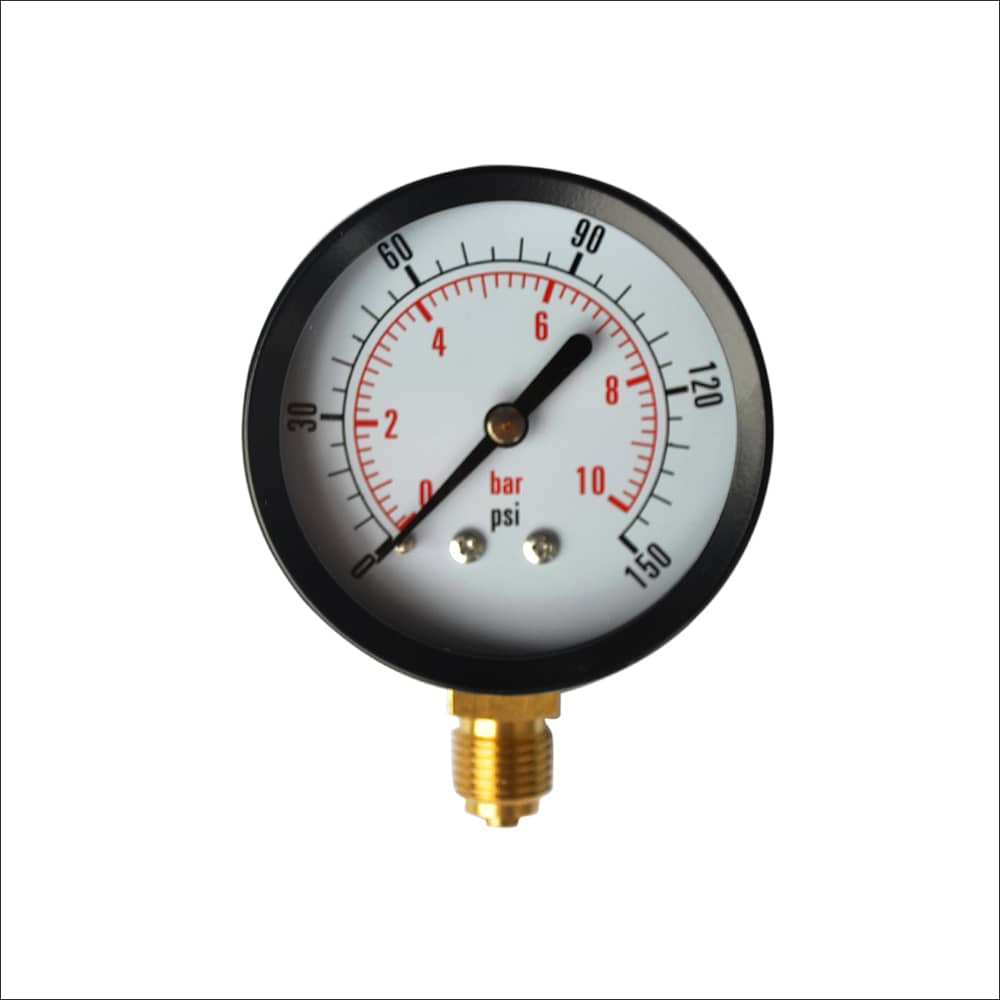

מד לחץ יבש בחיבור תחתון 111AL
מד לחץ יבש לקריאה מקומית, עם בית וטבעת מפלדה שחורה, חלון זכוכית וחיבור וחלקים פנימיים מפליז. מוצע בקוטר 63 מ״מ עם חיבור 1/4 אינץ׳ BSPT או בקוטר 100 מ״מ עם חיבור 1/2 אינץ׳ BSPT. טווח המדידה לפי דרישה.
הצעת מחיר והתאמת ציוד ליישום
לקבלת הצעת מחיר, מפרט טכני או עזרה בהתאמת המוצר ליישום – פנו אלינו.
תמיכה טכנית והתאמת ציוד לצורכי המערכת. שלחו לנו את דרישות היישום לקבלת עזרה בבחירה ובבירור זמינות ואספקה.
תיאור
מד לחץ יבש בחיבור תחתון 111AL
מד לחץ יבש לקריאה מקומית, עם בית וטבעת מפלדה שחורה, חלון זכוכית וחיבור וחלקים פנימיים מפליז. מוצע בקוטר 63 מ״מ עם חיבור 1/4 אינץ׳ BSPT או בקוטר 100 מ״מ עם חיבור 1/2 אינץ׳ BSPT. טווח המדידה לפי דרישה.
יישומים והתאמה לזורם
מד לחץ יבש לקריאה מקומית במערכות פניאומטיות, מדחסים וקווי אוויר דחוס, בהתאם לתנאי העבודה ולתצורת המד. לפי מפרט סדרת 111, הזורם צריך להתאים לסגסוגת הנחושת של מנגנון המדידה ולא לגרום לסתימת החיבור. בתהליך קורוזיבי או עם זורם העלול לסתום את מעבר הלחץ יש לבחון חומרי מבנה אחרים או מכלול הפרדה מתאים.
נתונים טכניים ותצורות
| בית / טבעת | פלדה שחורה |
| חלון | זכוכית |
| חלקים פנימיים / חיבור | פליז |
| מילוי | יבש, ללא מילוי נוזל |
| תחום מדידה | לפי דרישה |
תצורות החיבור: קוטר 63 מ״מ עם חיבור תחתון 1/4 אינץ׳ BSPT, או קוטר 100 מ״מ עם חיבור תחתון 1/2 אינץ׳ BSPT.
בחירה והתקנה
יש להתאים את תחום המדידה, יחידות התצוגה, חומרי החלקים במגע עם התהליך והחיבור לתנאי העבודה. קוטר החוגה ומיקום החיבור נבחרים לפי מרחק הקריאה ומקום ההתקנה. מידות ההתקנה והדירוגים נקבעים לפי התצורה הנבחרת.
לקבלת סיוע בבחירת המכשיר יש להעביר לצוות ALFACOM את סוג הזורם, לחץ וטמפרטורת העבודה, תחום המדידה ופרטי החיבור הנדרשים.
התאמה והצעת מחיר מ־ALFACOM
צוות ALFACOM מסייע בבחירת המכשיר והאביזרים לפי נתוני היישום, עם אספקה מהירה לפריטים שבמלאי. לפנייה ציינו את סוג הזורם, לחץ וטמפרטורת העבודה ופרטי החיבור הנדרשים.
להשלמת ההתקנה בדקו ברז בידוד למד לחץ וכן אביזרים למדי לחץ וטמפרטורה. יש לאשר את התאמתם לתנאי התהליך ולחיבור המכשיר.
לקבלת הצעת מחיר, מפרט וסיוע בהתאמה, פנו אלינו.
שאלות נפוצות על מד לחץ 111AL
האם 63 ו־100 מ״מ מתייחסים לחיבור?
אלו קטרי החוגה. בתצורות שבדף הנתונים, קוטר 63 מ״מ משולב בחיבור תחתון 1/4 אינץ׳ BSPT וקוטר 100 מ״מ בחיבור תחתון 1/2 אינץ׳ BSPT.
האם הדגם כולל מילוי גליצרין?
111AL הוא מד יבש, ללא מילוי נוזל. אם קיימות רעידות או פעימות לחץ, יש לבחון מד במילוי נוזל או אביזר הגנה המתאים לתהליך.
אילו פרטים נדרשים להזמנה?
ציינו תחום מדידה ויחידות תצוגה, קוטר חוגה, דרישת דיוק, סוג הזורם ולחץ וטמפרטורת העבודה. יש לוודא התאמה לחלקי הפליז ולהברגת BSPT.
ליתר הסוגים והדגמים: מדי לחץ לתעשייה.
